Perspectives
パース
Blender（Cycles・パストレーシング）でレンダリングした静止画。「現況」は実写真に写っている形（梁・柱型・窓位置・天井の引掛シーリング・エアコン未設置・床色・日当たり）に合わせた空室、「入居イメージ」はそこに家具・照明・カーテンを置いたものです。クリックで拡大。
⇆
現況入居イメージ

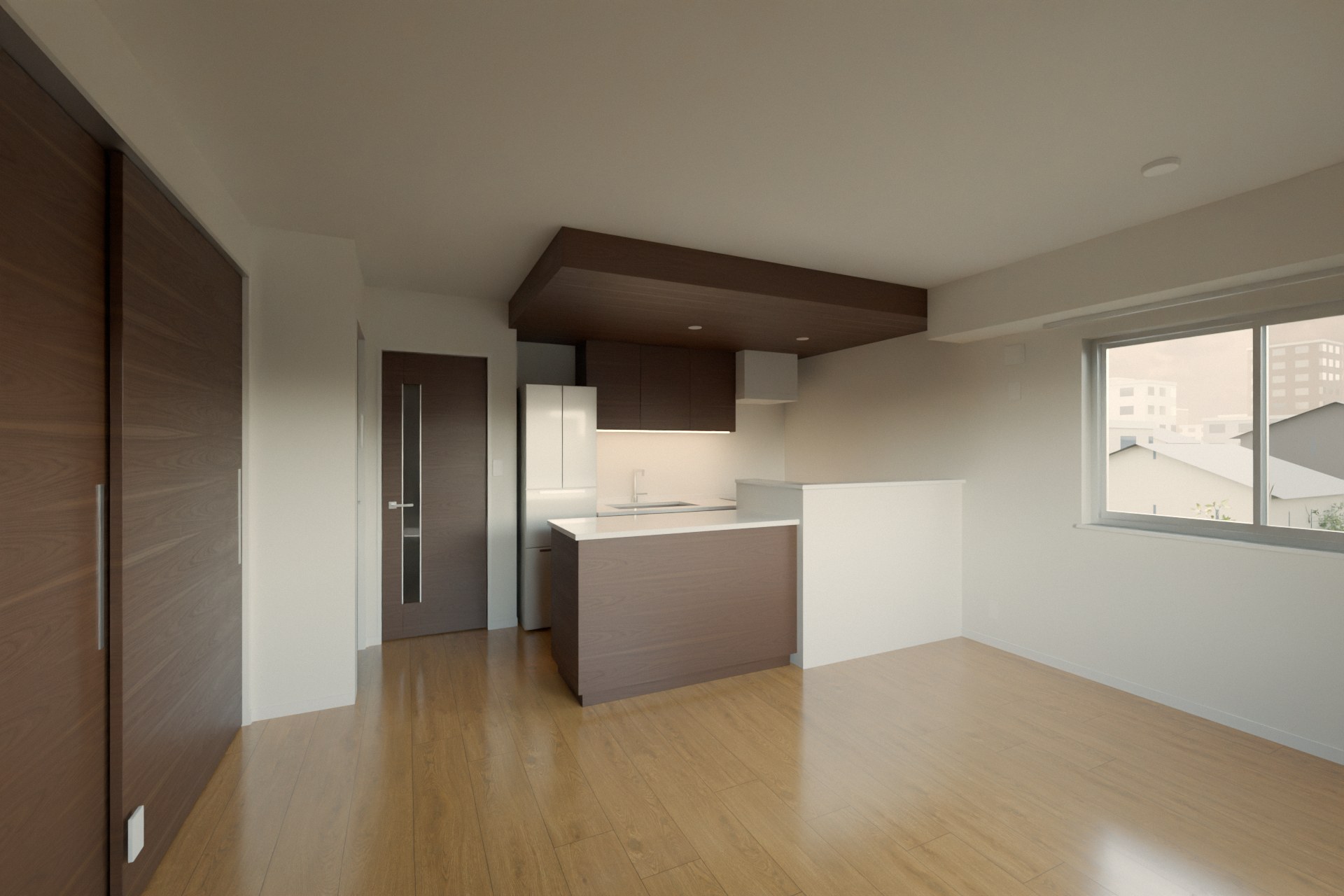

LDK — 引き戸の前は空けて、テレビはキッチン腰壁の前に
⇆
現況入居イメージ
洋室 6.5帖 — 梁・柱型・窓の位置・日の入り方を写真に合わせた現況
⇆
現況入居イメージ

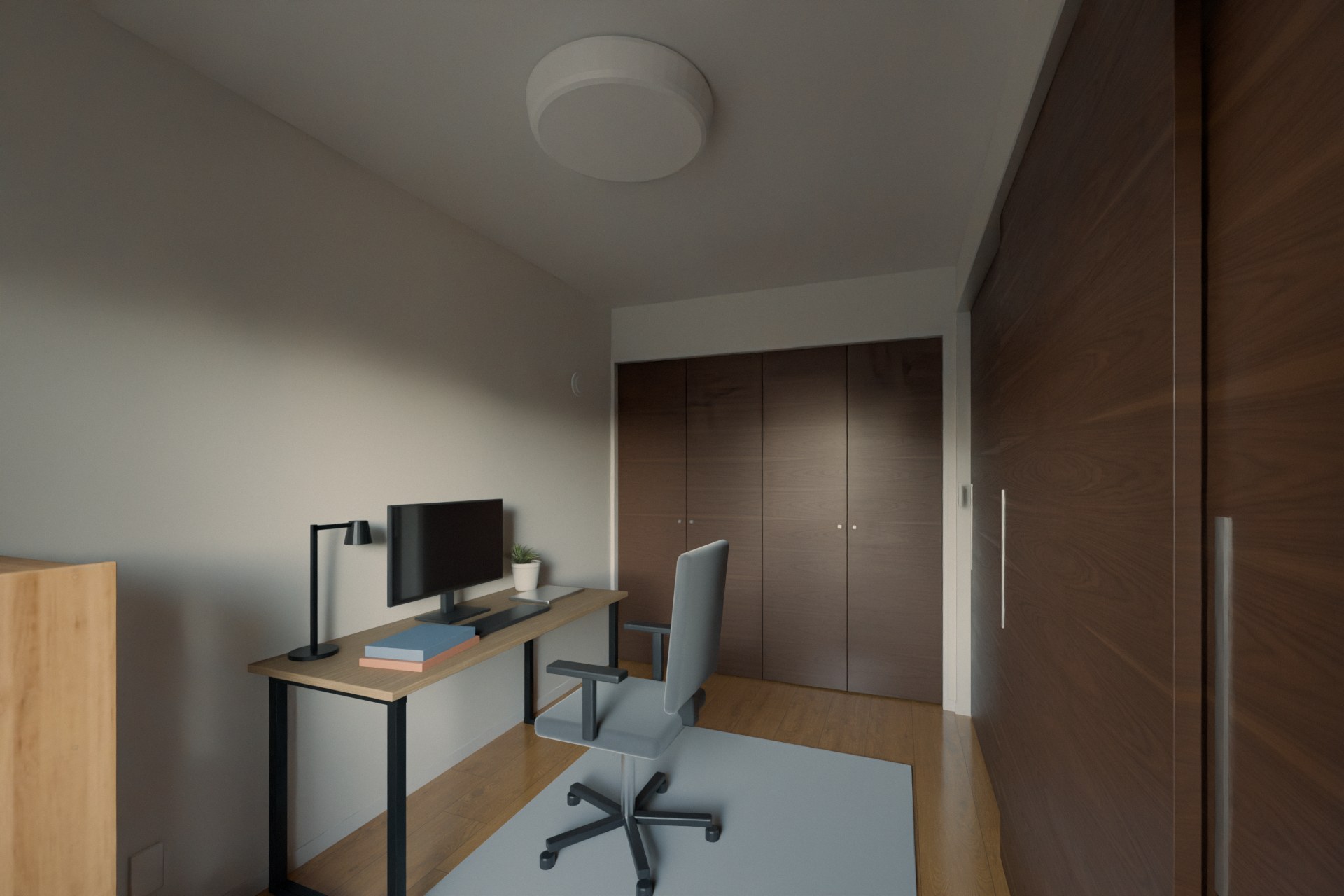

洋室 5.2帖 — PC デスクを置いた書斎の入居イメージ
360° Tour
360° ルームツアー
部屋の中に立った視点で見回せます。ドラッグで視点移動、ホイール／ピンチでズーム。
読み込み中…
ドラッグで見回す3D Model
3D モデル
CAD 図面から自動生成した 3D モデル（WebGL）。天井を外したドールハウス表示で、間取りと家具配置を立体的に確認できます。
3D モデル（約6MB）を読み込み中…
ドラッグで回転・右ドラッグで移動・ホイールでズームCAD
図面（CAD / DXF）
間取り図を約 32.5 mm/px で読み取り、帖数（1帖 = 1.62 m²）と照合して 50 mm グリッドに丸めたパラメトリック図面です。この 1 つのデータから DXF と 3D モデルの両方を生成しています。
| 図面形式 | DXF (R2018, mm)・SVG・PNG・JSON |
|---|---|
| レイヤ | 壁 / 低壁 / 柱 / 窓 / 建具 / 設備 / 家具 / 室名 / 寸法 / バルコニー / 天井伏 |
| 外形寸法 | 6,750 × 10,100 mm（壁芯）＋ 玄関・SB 部 |
| 天井高 | 居室 2,450 / 廊下・水回り 2,250 / 梁下 2,100（推定） |
Specification
仕様と制作工程
| 間取り | 2LDK（LDK 13.2帖 / 洋室 6.5帖 / 洋室 5.2帖） |
|---|---|
| 設備（CG） | カウンターキッチン（ガスコンロ3口）・バストイレ別・追い焚き・浴室乾燥機・独立洗面台・温水洗浄便座・室内洗濯機置場・シューズボックス（エアコン・照明器具は未設置の想定） |
| 仕上げ（CG） | 床：飴色のオーク調フローリング（つや有）／建具・キッチン面材：ウォールナット調／壁天井：白クロス／アルミサッシ（網戸付）／外壁：妻側ダークグレータイル・バルコニー手すり壁は灰ベージュの面材 |
| 外構 | 植栽帯・高さ約2.7mの擁壁とフェンス・前面道路・電柱、建物裏に敷地内駐車場／周辺街区はイメージ |
図面読取間取り図の寸法・建具・設備を計測
CADパラメトリック図面 → DXF（ezdxf）
3DBlender で壁・建具・設備・家具・外構を自動生成
パースCycles（GPU）で静止画・360°・夕景
Webthree.js ビューア → Cloudflare Pages
